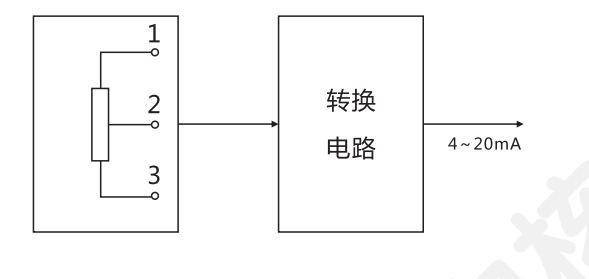

傳感器的工作基于浮子的浮力及磁性原理。當浮子隨著液位（界面）上下浮動，浮子內永磁體的磁力作用于導管內的干簧管，使相應高度的干簧管閉合，得到正比于液位的電壓信號，經轉換器轉換成4～20mA的標準信號。其原理如下圖所示:

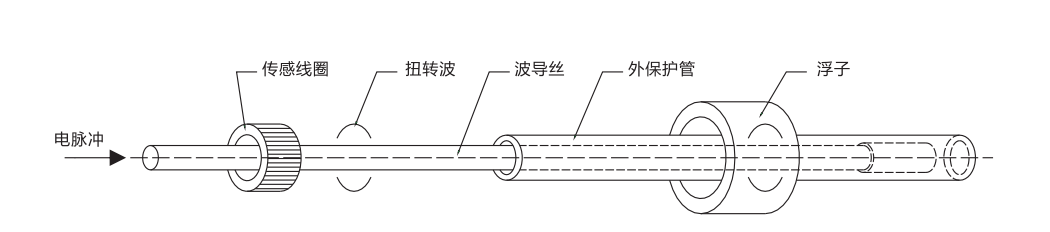

韋德曼效應原理：脈沖發生器產生的電脈沖沿外保護管內的波導絲傳遞，根據電磁場理論，電脈沖同時伴隨一個環形磁場以光速向前傳遞，當該環形磁場遇到浮子中永久磁鐵的縱向磁場時，將形成一個螺旋形磁場，它作用于波導絲上并使之扭轉，從而產生超聲扭轉波，該超聲扭轉波返回到傳感線圈（變換器）時轉換成橫向應力，使通過傳感線圈的磁通發生變化，從而在傳感器線圈兩端產生感應電壓， 這樣可以通過精確測量發射脈沖和返回扭轉波的時間差來確定浮子的精確位置。
